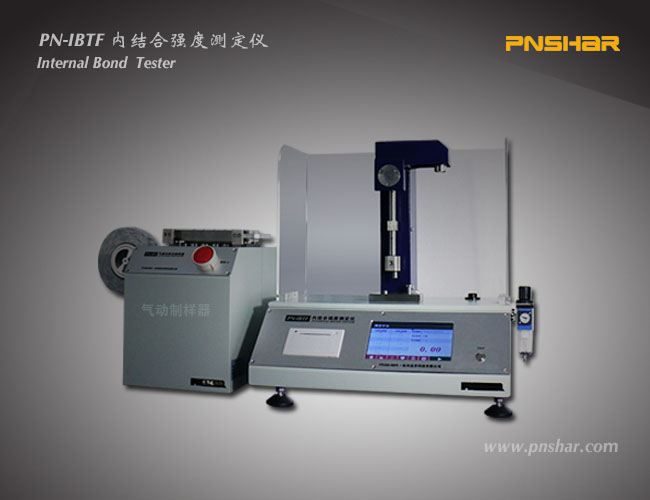

PN-IBTF內結合強度測定儀是根據相關標準設計開發的一款紙和紙板層間結合強度的檢測儀器。該項測試在多層紙板如箱紙板、白紙板、灰板紙、白卡紙等在印刷、包裝工業中有廣泛的應用。
工作原理：雙面膠-試樣-雙面膠的組合形成一個夾層結構，該夾層被壓在一個金屬平砧和一個鋁塊之間。用擺錘撞擊鋁塊上部的內表面，使鋁塊翻轉，并在Z向破壞試樣。通過測定擺動的最高位置來計算試樣被破壞過程中吸收的能量，單位為焦耳每平方米（J/m2）。
參考標準
QB/T 5558、GB/T 26203、TAPPI T-569
1. 采用新模塊電路設計，具有WIFI物聯網功能。聯網后可將測試結果保存到云服務器，通過專用PN-QMS系列品質管理系統，可進行數據查詢、管理、報表、大數據分析統計和可視化大屏展示等；
2. 氣動夾緊試樣；
3. 預置參數實現一鍵測試；
4. 優化測試程序，實現快速測試提高測試效率；
5. 具有柱形圖展示功能，方便測試結果的查閱；
6. 單位可切換：J/m2，ft·lb/in2；中英文切換；
7. 選配：連接專用計算機測試軟件，實時顯示測試數據、海量測試數據存儲及查詢、管理、分析、統計、報表等功能。
1. 電 源： AC（100～240）V 2A 50/60Hz；
2. 示值誤差： ±1%；
3. 示值變動性： ≤1%；
4. 分 辨 力： 0.1J/m2；
5. 測量范圍： 1檔：（100～600）J/m2；2檔：（200～1200）J/m2；
6. 沖擊角度： 90°；
7. 取樣尺寸： 140mm×（25.4±0.1）mm，
8. 試樣厚度： ≤1 mm；
9. 氣源壓力： （0.6～0.8）MPa；
10. 顯 示： 7＂彩色觸摸屏；
11. 打印輸出： 熱敏打印機，打印高速靜音；
12. 通訊輸出： WIFI、RS232(標配)/USB（選配）；
13. 環境條件： 室內溫度（20±10）℃、相對濕度＜85％；
14. 外形尺寸： (600×340×525)mm，（長×寬×高）；
15. 凈 重： 約30.0kg。
